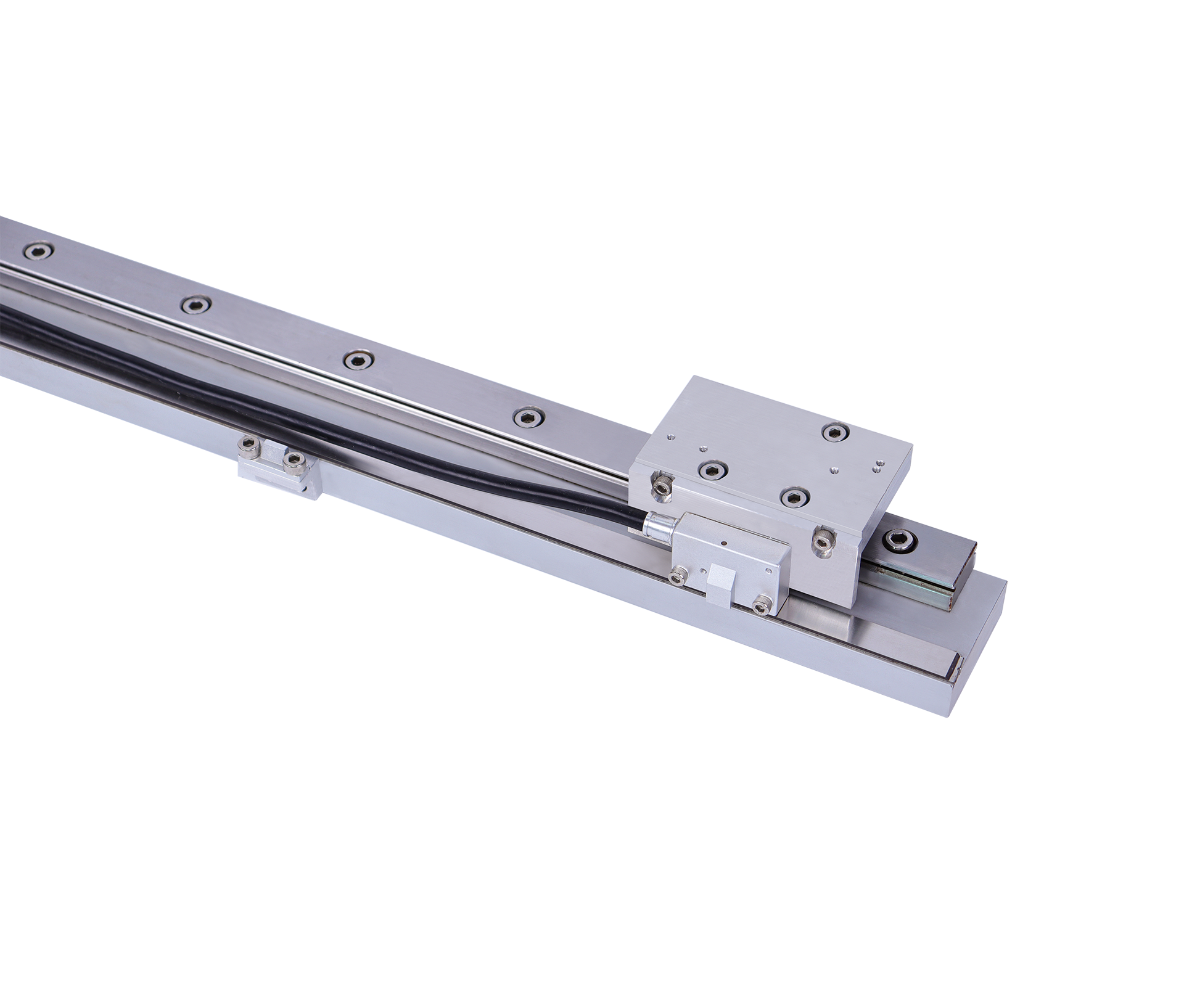

AM系列开放式磁栅直线编码器 自主研发

  • 采用最新磁栅及磁敏传感器技术研发制造，拥有优异的系统测量精度和速度性能。

  • 可广泛应用于各种安装位置狭小、超长长度的有高精度要求的检测设备及自动化装备和直线伺服电机的闭环标配等。

  • 开放式磁栅直线编码器的基本结构：读数头、读数头支架、磁条、磁钢片。


AM系列开放式磁栅直线编码器
AM系列开放式磁栅直线编码器优势

读数头体积小；精度高；速度快；读数头防护等级达到IP68级

产品应用
产品应用
可广泛应用于各种安装位置狭小、超长长度的有高精度要求的检测设备及自动化装备和直线伺服电机的闭环标配
高精度编码器
高精度编码器
磁栅精度（20±0.1℃）±4µm/m
工艺制作
工艺制作
最新磁栅及磁敏传感器技术研发制造
工业级防护罩
工业级防护罩
磁条配有薄钢条贴在磁条表面，在不影响精度的前提下，可防止灰尘和液体等污染磁条
AM系列开放式磁栅直线编码器 工业·科研
采用最新磁栅及磁敏传感器技术研发制造
AM系列开放式磁栅直线编码器
定位更加精准
定位更加精准

磁栅精度（20±0.1℃）±4µm/m；磁极距1mm

工业级防护罩
工业级防护罩

读数头防护等级⾼达IP68，适宜于恶劣⼯作环境

可选系统通讯
可选系统通讯

输出信号：EIA-422A

市场定位
市场定位

可广泛应用于各种安装位置狭小、超长长度的有高精度要求的检测设备及自动化装备和直线伺服电机的闭环标配等

AM系列开放式磁栅直线编码器
AM50
AM50

输出信号：EIA-422A

测量长度：50~48000mm

分辨率： 5、1、0.5µm

最大移动速度：2m/s

AM70
AM70

输出信号：EIA-422A

测量长度：50~48000mm

分辨率： 5、1、0.5µm

最大移动速度：2m/s

AM系列开放式磁栅直线编码器外形图
AM系列开放式磁栅直线编码器
AM系列开放式磁栅直线编码器产品参数
AM系列开放式磁栅直线编码器
